道路工程之道路錐坡設計與放樣操作指南，看完快速掌握
發布時間：2022-10-21 09:56:44
錐坡是道路橋梁工程中常見的構成要素，我們?cè)诖斯こ讨薪?jīng)常會使用RTK來進行道路錐坡的設計與放樣操作。那么使用南方RTK應該如何進行此操作呢?小編收集整理了南方RTK配套測量軟件工程之星的道路錐坡設計與放樣操作指南，下面我們一起來學習一下吧。
工程之星5.0的錐坡設計和錐坡放樣功能，支持計算任意角度的錐坡坡腳坐標，用于實際放樣。下面介紹一下詳細操作指南。
一、工程之星5.0之錐坡設計
1)打開工程之星5.0，主菜單點擊“輸入-道路設計-錐坡”。
2)錐坡界面，點擊“添加”，在新建錐坡界面，輸入錐坡名稱、中心樁號、錐坡位置、夾角、路幅邊距、橫向長度、縱向長度、點間距等參數，完成之后點擊“確定”，就可以完成新建了。
新建錐坡界面說明：
①中心樁號：錐坡中心點對應的中樁樁號;
②錐坡位置：按照里程從小里程到大里程方向定為正向，根據錐坡的坡腳所在方向分為：正向左側、正向右側、逆向左側、逆向右側;
③夾角：錐坡如果不是正交，則輸入與中線切線方向的斜交角度;
④路幅邊距：錐坡中心點到中心樁點的垂直距離，斜交時不需要換算為斜長;
⑤橫向長度：垂直線路方向上的錐坡坡腳點(起點坡腳點)到錐坡中心點的距離(負數表示斜長);
⑥縱向長度：沿線路方向上的錐坡坡腳點(終點坡腳點)到錐坡中心點的距離;
⑦點間距：錐坡放樣點之間的間隔距離。
3)錐坡參數若有其他的修改，可以點擊對應的錐坡，將出現一個彈窗，我們選擇“編輯”，對已有的錐坡進行參數修改。
編輯錐坡
4)修改好錐坡參數后，點擊“確定”，錐坡界面點擊“確定”，返回“道路設計”界面后，點擊“保存”設計好的道路文件，記住文件存儲路徑。
二、工程之星5.0之錐坡放樣
1)工程之星5.0主菜單界面，點擊“道路放樣-打開”，選擇之前設計好的道路文件，點擊“其他放樣模式”，選擇“錐坡坡腳放樣”。
錐坡坡腳放樣
2)選擇目標錐坡、坡腳點進行放樣。
選擇坡腳點
3)切換錐坡設計可以進行錐坡參數修改或添加錐坡。
以上就是關于道路錐坡設計與放樣操作指南的全部?jī)?nèi)容了，希望本篇文章能夠幫助大家快速掌握錐坡的設計與放樣。
文章內容來源參考：科力達儀器
工程之星5.0的錐坡設計和錐坡放樣功能，支持計算任意角度的錐坡坡腳坐標，用于實際放樣。下面介紹一下詳細操作指南。
一、工程之星5.0之錐坡設計
1)打開工程之星5.0，主菜單點擊“輸入-道路設計-錐坡”。
2)錐坡界面，點擊“添加”，在新建錐坡界面，輸入錐坡名稱、中心樁號、錐坡位置、夾角、路幅邊距、橫向長度、縱向長度、點間距等參數，完成之后點擊“確定”，就可以完成新建了。
新建錐坡界面說明：
①中心樁號：錐坡中心點對應的中樁樁號;
②錐坡位置：按照里程從小里程到大里程方向定為正向，根據錐坡的坡腳所在方向分為：正向左側、正向右側、逆向左側、逆向右側;
③夾角：錐坡如果不是正交，則輸入與中線切線方向的斜交角度;
④路幅邊距：錐坡中心點到中心樁點的垂直距離，斜交時不需要換算為斜長;
⑤橫向長度：垂直線路方向上的錐坡坡腳點(起點坡腳點)到錐坡中心點的距離(負數表示斜長);
⑥縱向長度：沿線路方向上的錐坡坡腳點(終點坡腳點)到錐坡中心點的距離;
⑦點間距：錐坡放樣點之間的間隔距離。
3)錐坡參數若有其他的修改，可以點擊對應的錐坡，將出現一個彈窗，我們選擇“編輯”，對已有的錐坡進行參數修改。

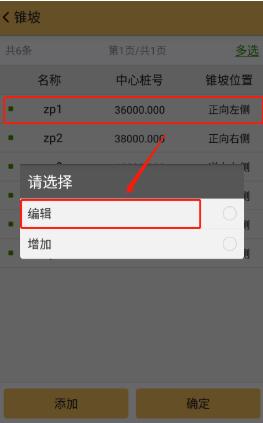

編輯錐坡
4)修改好錐坡參數后，點擊“確定”，錐坡界面點擊“確定”，返回“道路設計”界面后，點擊“保存”設計好的道路文件，記住文件存儲路徑。
二、工程之星5.0之錐坡放樣
1)工程之星5.0主菜單界面，點擊“道路放樣-打開”，選擇之前設計好的道路文件，點擊“其他放樣模式”，選擇“錐坡坡腳放樣”。

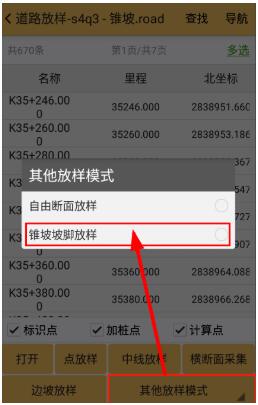

錐坡坡腳放樣
2)選擇目標錐坡、坡腳點進行放樣。

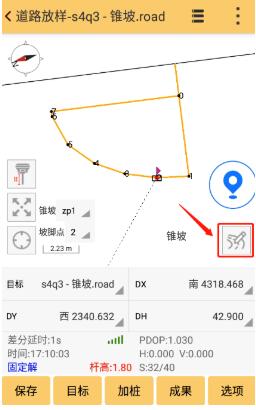

選擇坡腳點
3)切換錐坡設計可以進行錐坡參數修改或添加錐坡。
以上就是關于道路錐坡設計與放樣操作指南的全部?jī)?nèi)容了，希望本篇文章能夠幫助大家快速掌握錐坡的設計與放樣。
文章內容來源參考：科力達儀器
