用RTK進行電力線勘測流程是怎樣的?勘測數據如何導出呢?圖文教程來啦
發布時間：2022-11-03 10:08:42
用RTK進行電力線勘測流程是怎樣的?勘測數據如何導出呢?RTK作為精密的測量?jī)x器，其在電力線勘測項目中應用很廣，電力線勘測一般業務流程是①選線 ②平斷面數據采集 ③塔基斷面數據采集 ④設計出圖;電力線施工放樣業務流程:①樁放樣 ②塔腿或電桿拉線放樣。下面小編收集整理了相關步驟下面將通過圖文教程來詳細說明，這里以華測RTK為例。
一、RTK進行電力線勘測流程
1、進入電力線勘測界面
首先我們采用RTK測量CORS模式，將儀器達到固定解，然后在測地通軟件里，依次點擊“測量”-“電力”-“電力線勘測”進入電力線勘測界面。

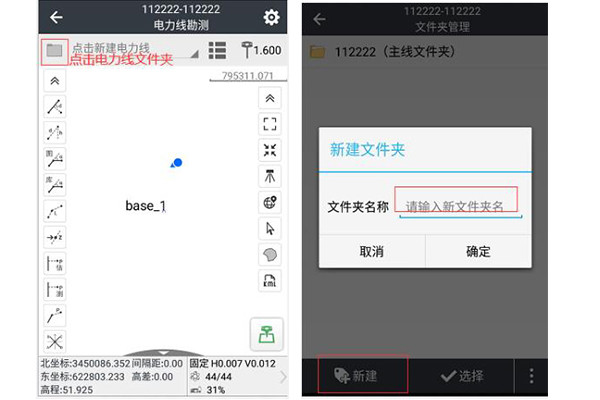

2、新建電力線
在電力線勘測界面，新建電力線，點擊“新建”建立一條支線，顯示在電力線文件夾管理界面。
3、電力線勘測
然后點擊測量圖標采集地物，支持以下地物類型的采集。線路跨越的路、河、塘、房、其他電力線、通訊線、電桿、路燈等必須要采集。需要能夠準確的描述跨越物的拓?fù)潢P(guān)系，例如與通訊線的夾角，房寬、房長等。可能造成線路安全隱患的地形必須要采，例如風偏點。

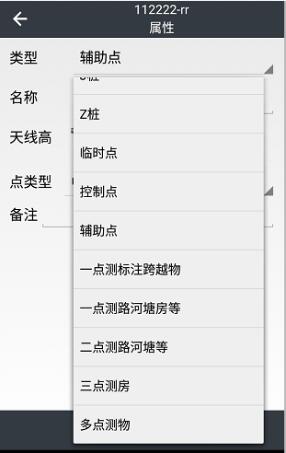

隨后在類型下拉框中，選擇點類型，輸入名稱，天線高等，點擊保存，地物相應的屬性和地質信息就保存在測量文件中，省去了繁瑣的外業記錄，同時導出的數據不需要大量修改就可以轉換為道亨數據格式。
(1)J樁采集
J樁：轉角樁，電力線的轉向點和電力線的端點。
(2)Z樁采集
Z樁即直線樁 ,電力線直線上的桿位樁，在實際勘測中會根據實際地形、地質條件、前后檔距等綜合因素決定樁位。
(3)臨時點
臨時點是測量過程中臨時測量的輔助點
(4)控制點
控制點是測量過程中用來做控制的點
(5)輔助點
輔助點是電力線勘測時需要沿著電力線方向測量電力線的中心斷面點(線路上的高程變化點)，從而獲取電力線下的地形情況。電力線下面一些特殊地形點，例如散墳，氣象站，雷達站，亭子等也可以按照輔助點進行采集。
(6)一點測標注跨越物
當設計的架空線路與電力線、通訊線、行樹、圍墻、單樹、管道、地下通訊電纜、窯洞交叉時，在跨越物和設計線路的交點處測量。主要測量跨越物的類型，跨越角和量高。
測量步驟：測量完在屬性編輯界面，類型選擇“一點標注跨越物”，選擇地物類型，輸入量高，計算“跨越角”，選擇“桿型”。(跨越角支持自動計算，地物類型根據使用頻率自動排序)。
(7)一點測路河塘房等
電力線路前進線路上遇到公路、鐵路、河流、塘、房屋等實物時，可以采用一點測路河塘房等的方式存儲。在彈出的屬性信息中輸入名稱，天線高度，在地物類型下拉框中選擇對應的地物，輸入跨越角，對于一點測房輸入房長，房寬和房高等信息，點擊確定。
(8)二點測路河塘等
與一點測路河塘房類似，需要采集地物的兩個斷面點自動計算寬度。
(9)三點測房
使用三點測量房屋，分別測量房屋的三個角點(沒有采集順序的要求)。
(10)多點測物
點測物可以采集一片地物的邊界點，至少三個點以上。每采集一個點，需要點擊保存該點，即可把采集到的點保存在內存中。當采集的點數大于等于3個點時，點擊保存該地物，即可把所采集的點全部保存進電力點庫中。
(11)風偏點采集
風吹動電線時,電線可能會碰到或小于規范 距離的地物點。 (支持風偏估計測量，輸入偏距和高程生成風偏點;采集風偏點時，軟件顯示輔助線，確保采集的風偏點連線與線路垂直。

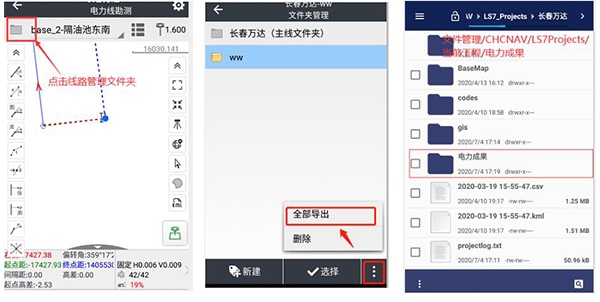

二、RTK電力線勘測數據導出
在電力線勘測界面，選擇電力線庫--全部導出--導出.hce格式的電力文件即可。
以上就是關于RTK的電力線勘測流程以及數據導出步驟了，僅供大家參考。
一、RTK進行電力線勘測流程
1、進入電力線勘測界面
首先我們采用RTK測量CORS模式，將儀器達到固定解，然后在測地通軟件里，依次點擊“測量”-“電力”-“電力線勘測”進入電力線勘測界面。
2、新建電力線
在電力線勘測界面，新建電力線，點擊“新建”建立一條支線，顯示在電力線文件夾管理界面。
3、電力線勘測
然后點擊測量圖標采集地物，支持以下地物類型的采集。線路跨越的路、河、塘、房、其他電力線、通訊線、電桿、路燈等必須要采集。需要能夠準確的描述跨越物的拓?fù)潢P(guān)系，例如與通訊線的夾角，房寬、房長等。可能造成線路安全隱患的地形必須要采，例如風偏點。
隨后在類型下拉框中，選擇點類型，輸入名稱，天線高等，點擊保存，地物相應的屬性和地質信息就保存在測量文件中，省去了繁瑣的外業記錄，同時導出的數據不需要大量修改就可以轉換為道亨數據格式。
(1)J樁采集
J樁：轉角樁，電力線的轉向點和電力線的端點。
(2)Z樁采集
Z樁即直線樁 ,電力線直線上的桿位樁，在實際勘測中會根據實際地形、地質條件、前后檔距等綜合因素決定樁位。
(3)臨時點
臨時點是測量過程中臨時測量的輔助點
(4)控制點
控制點是測量過程中用來做控制的點
(5)輔助點
輔助點是電力線勘測時需要沿著電力線方向測量電力線的中心斷面點(線路上的高程變化點)，從而獲取電力線下的地形情況。電力線下面一些特殊地形點，例如散墳，氣象站，雷達站，亭子等也可以按照輔助點進行采集。
(6)一點測標注跨越物
當設計的架空線路與電力線、通訊線、行樹、圍墻、單樹、管道、地下通訊電纜、窯洞交叉時，在跨越物和設計線路的交點處測量。主要測量跨越物的類型，跨越角和量高。
測量步驟：測量完在屬性編輯界面，類型選擇“一點標注跨越物”，選擇地物類型，輸入量高，計算“跨越角”，選擇“桿型”。(跨越角支持自動計算，地物類型根據使用頻率自動排序)。
(7)一點測路河塘房等
電力線路前進線路上遇到公路、鐵路、河流、塘、房屋等實物時，可以采用一點測路河塘房等的方式存儲。在彈出的屬性信息中輸入名稱，天線高度，在地物類型下拉框中選擇對應的地物，輸入跨越角，對于一點測房輸入房長，房寬和房高等信息，點擊確定。
(8)二點測路河塘等
與一點測路河塘房類似，需要采集地物的兩個斷面點自動計算寬度。
(9)三點測房
使用三點測量房屋，分別測量房屋的三個角點(沒有采集順序的要求)。
(10)多點測物
點測物可以采集一片地物的邊界點，至少三個點以上。每采集一個點，需要點擊保存該點，即可把采集到的點保存在內存中。當采集的點數大于等于3個點時，點擊保存該地物，即可把所采集的點全部保存進電力點庫中。
(11)風偏點采集
風吹動電線時,電線可能會碰到或小于規范 距離的地物點。 (支持風偏估計測量，輸入偏距和高程生成風偏點;采集風偏點時，軟件顯示輔助線，確保采集的風偏點連線與線路垂直。
二、RTK電力線勘測數據導出
在電力線勘測界面，選擇電力線庫--全部導出--導出.hce格式的電力文件即可。
以上就是關于RTK的電力線勘測流程以及數據導出步驟了，僅供大家參考。
