工程之星5.0使用小工具詳解,坐標轉換、串口調試、數據后處理、面積計算不用愁
發布時間:2022-11-19 10:37:37
工程之星5.0作為南方系RTK常用的測量軟件,其不僅僅提供測量放樣等基本功能,其還有很多使用的小工具,可以幫助我們?cè)跍y(cè)量作業中常常遇到的問題。比如坐標轉換、串口調試、數據后處理、面積計算等等,那么這些小工具如何使用呢?請跟CORS賬號網小編一起來看下面的內容吧。

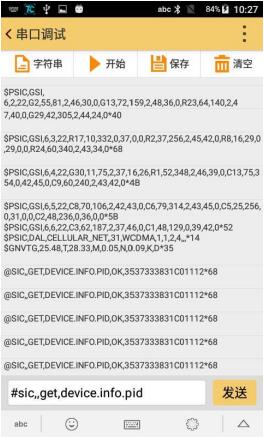

1、串口調試
打開工程之星,依次點擊工具→串口調試,進入串口調試界面。然后在下方輸入需要調試的命令,如獲取 pid 命令:“#sic,,get,device.info.pid”, 點擊“開始”,“發送”,顯示界面顯示出的“#sic,,get,device.info.pid,OK”,后面的字符即為主機的 pid。
2、坐標轉換
該功能主要包括坐標轉換、計算四參數、計算七參數,四參數和七參數的計算,下面主要介紹坐標轉換。打開工程之星,依次點擊工具→坐標轉換,就可以進入坐標轉換界面了。

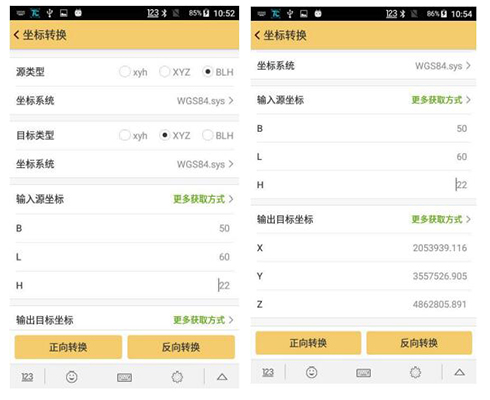

坐標轉換可以進行大地坐標(經緯度)、空間坐標、平面坐標之間的相互轉換。進行轉換前一定要注意設置正確橢球和投影以及其他的參數,這里的坐標轉換會涉及到所建的工程 中的所有參數。下面介紹大地坐標和空間坐標之間的相互轉換。步驟:在源類型上勾選 BLH,目標類型上勾選 XYZ,輸入對應的源大地坐標,點擊“正向轉換”,即可得到轉換之后的空間坐標。
3、坐標計算
坐標計算菜單提供了一些與坐標相關的測量計算工具,方便了用戶對臨時要用到的點坐標的獲取,距離的計算或進行一些數據核對時使用,其中包括:計算坐標、計算方位角、間接測量、夾角計算。打開工程之星,依次點擊工具→坐標計算,就可以進行坐標計算了。

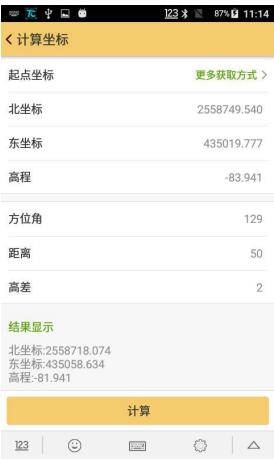

(1)計算坐標
利用計算的功能,可以根據已知點的坐標、方位角、距離和高差,計算未知點的坐標。步驟依次為:打開計算坐標工具,輸入已知點坐標、方位角、距離和高差,按“計算”按鈕即可在結果顯示界面上顯示出所求點的坐標。

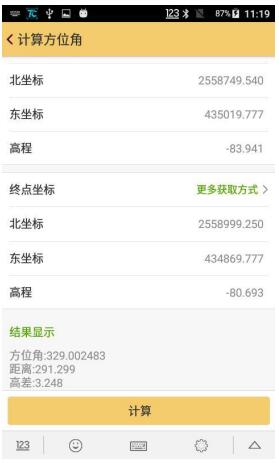

(2)計算方位角
利用計算方位角的功能可以通過給定統一坐標系上的兩點坐標,計算出兩點之間的方位 角、距離和高差。步驟依次為:打開“計算方位角”,在“輸入”界面下將起點和終點的坐 標輸入或從管理庫中導入,按“計算”即可在結果顯示界面上顯示出兩點之間的方位角、距離和高差。

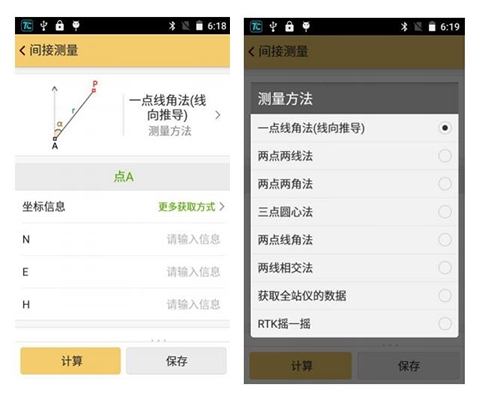

(3)間接測量
間接測量目錄下,包括一點線角發(線向推導),兩點兩線法,兩點兩角法,三點圓心 法,兩點線角法,兩線相交法,獲取全站儀的數據及 RTK 搖一搖等功能。

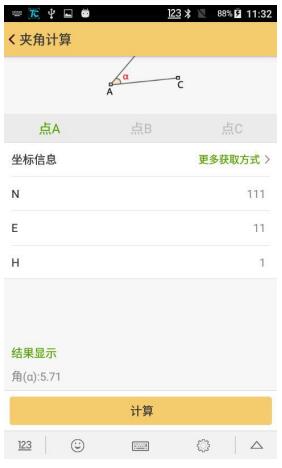

(4)夾角計算
輸入三個已知點坐標,計算出三點之間組成的任一夾角,計算出的夾角是∠A,可以變換控制點輸入順序來求的另外兩個夾角。
4、其他計算

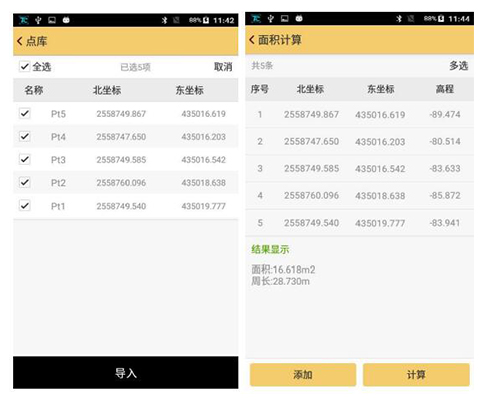

(1)面積計算
操作:工具→其它計算→面積計算 點擊“添加”→“點庫獲取”,點擊“多選”,選擇需要參與面積計算的點,點擊“導入”, 然后進入面積計算界面,點擊計算即可算出圖形面積與周長。

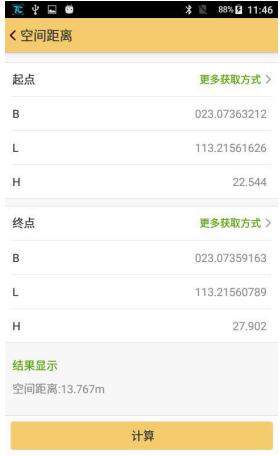

(2)空間距離
空間距離是已知兩點的經緯度和高程,計算空間中的基線長。
操作:工具→其它計算→空間距離。進入“空間距離”輸入起終點的經緯度和高程,然后按“計算”即可在下面的結果顯示中顯 示出計算結果。注意經緯度輸入的形式為 dd.mmsssss。
以上就是關于工程之星5.0測量軟件的小工具的使用指南啦,希望本篇文章可以幫助到大家。靈活使用這些小工具有助于測量人提供工作效率哦。
文章內容來源參考:科力達儀器

1、串口調試
打開工程之星,依次點擊工具→串口調試,進入串口調試界面。然后在下方輸入需要調試的命令,如獲取 pid 命令:“#sic,,get,device.info.pid”, 點擊“開始”,“發送”,顯示界面顯示出的“#sic,,get,device.info.pid,OK”,后面的字符即為主機的 pid。

2、坐標轉換
該功能主要包括坐標轉換、計算四參數、計算七參數,四參數和七參數的計算,下面主要介紹坐標轉換。打開工程之星,依次點擊工具→坐標轉換,就可以進入坐標轉換界面了。
坐標轉換可以進行大地坐標(經緯度)、空間坐標、平面坐標之間的相互轉換。進行轉換前一定要注意設置正確橢球和投影以及其他的參數,這里的坐標轉換會涉及到所建的工程 中的所有參數。下面介紹大地坐標和空間坐標之間的相互轉換。步驟:在源類型上勾選 BLH,目標類型上勾選 XYZ,輸入對應的源大地坐標,點擊“正向轉換”,即可得到轉換之后的空間坐標。

3、坐標計算
坐標計算菜單提供了一些與坐標相關的測量計算工具,方便了用戶對臨時要用到的點坐標的獲取,距離的計算或進行一些數據核對時使用,其中包括:計算坐標、計算方位角、間接測量、夾角計算。打開工程之星,依次點擊工具→坐標計算,就可以進行坐標計算了。
(1)計算坐標
利用計算的功能,可以根據已知點的坐標、方位角、距離和高差,計算未知點的坐標。步驟依次為:打開計算坐標工具,輸入已知點坐標、方位角、距離和高差,按“計算”按鈕即可在結果顯示界面上顯示出所求點的坐標。

(2)計算方位角
利用計算方位角的功能可以通過給定統一坐標系上的兩點坐標,計算出兩點之間的方位 角、距離和高差。步驟依次為:打開“計算方位角”,在“輸入”界面下將起點和終點的坐 標輸入或從管理庫中導入,按“計算”即可在結果顯示界面上顯示出兩點之間的方位角、距離和高差。

(3)間接測量
間接測量目錄下,包括一點線角發(線向推導),兩點兩線法,兩點兩角法,三點圓心 法,兩點線角法,兩線相交法,獲取全站儀的數據及 RTK 搖一搖等功能。

(4)夾角計算
輸入三個已知點坐標,計算出三點之間組成的任一夾角,計算出的夾角是∠A,可以變換控制點輸入順序來求的另外兩個夾角。

4、其他計算
(1)面積計算
操作:工具→其它計算→面積計算 點擊“添加”→“點庫獲取”,點擊“多選”,選擇需要參與面積計算的點,點擊“導入”, 然后進入面積計算界面,點擊計算即可算出圖形面積與周長。

(2)空間距離
空間距離是已知兩點的經緯度和高程,計算空間中的基線長。
操作:工具→其它計算→空間距離。進入“空間距離”輸入起終點的經緯度和高程,然后按“計算”即可在下面的結果顯示中顯 示出計算結果。注意經緯度輸入的形式為 dd.mmsssss。

以上就是關于工程之星5.0測量軟件的小工具的使用指南啦,希望本篇文章可以幫助到大家。靈活使用這些小工具有助于測量人提供工作效率哦。
文章內容來源參考:科力達儀器
