司南RTK外掛電臺模式設置教程，簡單幾步快速完成
發布時間：2023-01-13 10:01:51
雖然現在很多測友常用的是RTK測量CORS模式，但是在遇到無網絡的情況，或者電離層活躍的情況，還是會用到外掛電臺模式的。使用司南RTK的測友應該如何設置外掛電臺模式呢?小編收集整理了相關設置步驟教程，下面我們一起來看看吧。
一、事前準備：
?、僖慌_司南RTK，比如T300 接收機;②CDL3 電臺主機;③發射天線;④數傳線;⑤蓄電池。
二、開始安放：
①T300 接收機安裝在三腳架上;
?、陔娕_主機掛扣在三腳架上;
?、郯l射天線用鋁盤安放在三角架上;

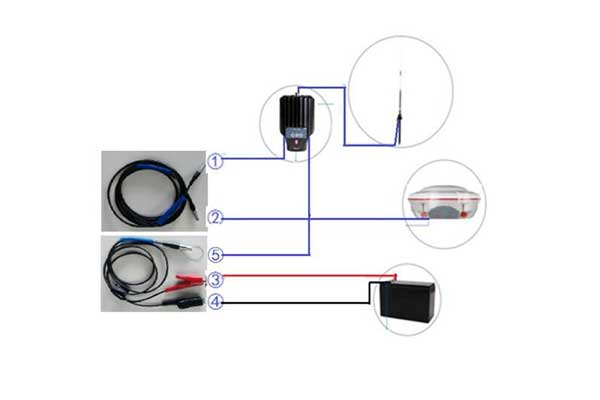

?、茈娫磾祩骶€連接(詳見下圖);
⑤蓄電池在保證用電安全的情況下，用戶可任意安放;
三、開始連接：
?、?芯串口與CDL3 電臺相連;
?、谄咝敬谂c T300 接收機相連;
?、奂t鱷魚夾與電源正極相連;
?、芎邝{魚夾與電源負極相連。
四、司南RTK外掛電臺模式設置教程：
1、基準站設置( 外掛電臺)
儀器架設完成后，打開接收機電源并接通外掛電臺電源(一般為 DC12V 蓄電池)，即可進行基站配置工作。
(1)檢查外掛電臺設置(CDL3)
同時按下信道切換鍵以及 H/L 高低功率切換鍵一秒左右，待電臺上 PWR 鍵
紅色燈亮時表示 CDL3 電臺已給基站主機頭供電。
(2)設置基準站接收機

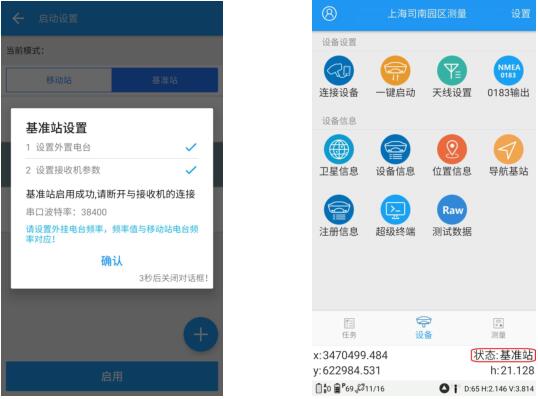

藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→選擇【基準站】→【默認：使用外置電臺啟動基站】(默認情況下，參數設置為：通訊模式為外置電臺;啟動方式為自動坐標;差分格式為RTCM3(BDS);衛星高度角為 10 度)→【啟用】→基準站設置對話框，顯示基準站設置成功→【確認】(主界面右下角顯示狀態為基準站，表示設置成功)。
(4)正常發射后燈的狀況：基站黃色差分燈 1 秒閃一下，CDL3 電臺 TX 燈1 秒閃一下
2、移動站設置( 外掛電臺)
(1)架好儀器，打開主機。
(2)設置移動站

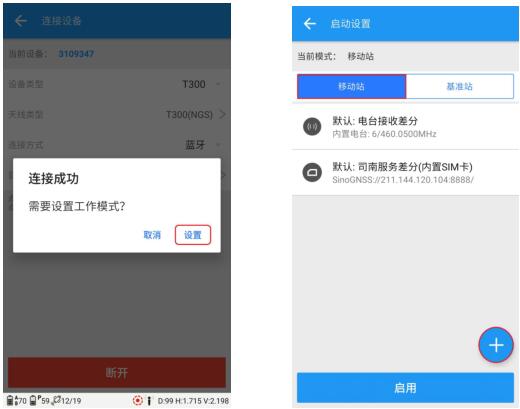

藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】選擇【移動站】→【添加】。

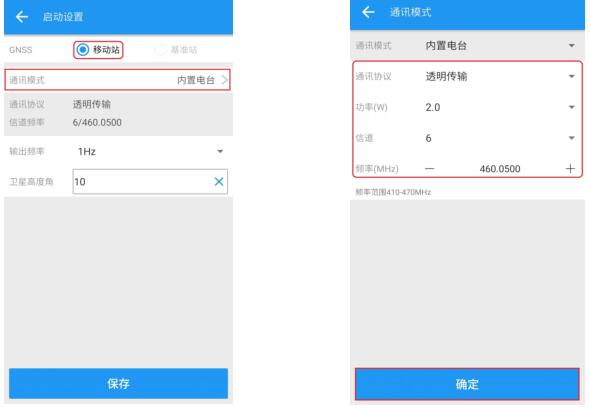

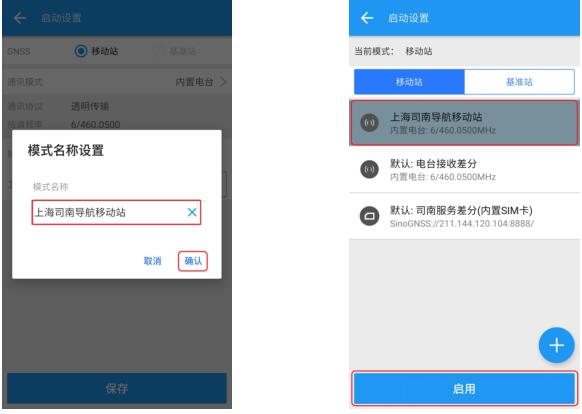

選擇內置電臺、透明傳輸、信道與頻率設置為與電臺同樣信道頻率→【確定】→【保存】→用戶自定義模式名稱。

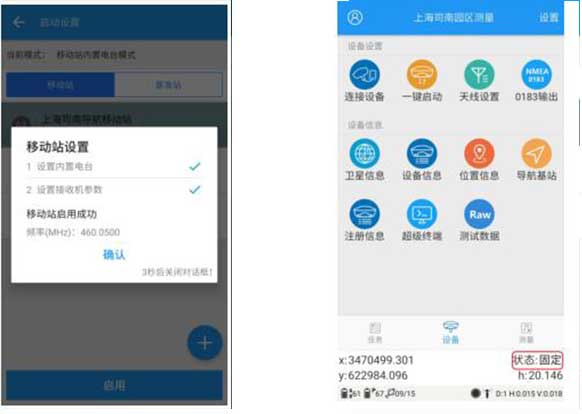

移動站啟動選擇該模式→【啟用】(主界面下方狀態欄的設備狀態會變為固定，表示移動站設置成功)。
五、注意事項：
為確保其使用性能，電臺的安裝與使用，須避免雨水浸泡。
1、發射天線安裝后必須保持垂直向上、不傾斜，發射天線與電纜應連接牢固無松動。
2、使用范圍在 5km 以內，同時使用環境內沒有大山、高樓等大型物體遮擋，請選擇低功率發射;超過 5Km 可選高功率。
以上就是關于司南RTK外掛電臺模式設置教程的全部內容了，本篇以司南T300 RTK為例，還附上了電臺模式設置注意事項，希望可幫助到大家。
一、事前準備：
?、僖慌_司南RTK，比如T300 接收機;②CDL3 電臺主機;③發射天線;④數傳線;⑤蓄電池。
二、開始安放：
①T300 接收機安裝在三腳架上;
?、陔娕_主機掛扣在三腳架上;
?、郯l射天線用鋁盤安放在三角架上;
?、茈娫磾祩骶€連接(詳見下圖);
⑤蓄電池在保證用電安全的情況下，用戶可任意安放;
三、開始連接：
?、?芯串口與CDL3 電臺相連;
?、谄咝敬谂c T300 接收機相連;
?、奂t鱷魚夾與電源正極相連;
?、芎邝{魚夾與電源負極相連。
四、司南RTK外掛電臺模式設置教程：
1、基準站設置( 外掛電臺)
儀器架設完成后，打開接收機電源并接通外掛電臺電源(一般為 DC12V 蓄電池)，即可進行基站配置工作。
(1)檢查外掛電臺設置(CDL3)
同時按下信道切換鍵以及 H/L 高低功率切換鍵一秒左右，待電臺上 PWR 鍵
紅色燈亮時表示 CDL3 電臺已給基站主機頭供電。
(2)設置基準站接收機
藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→選擇【基準站】→【默認：使用外置電臺啟動基站】(默認情況下，參數設置為：通訊模式為外置電臺;啟動方式為自動坐標;差分格式為RTCM3(BDS);衛星高度角為 10 度)→【啟用】→基準站設置對話框，顯示基準站設置成功→【確認】(主界面右下角顯示狀態為基準站，表示設置成功)。
(4)正常發射后燈的狀況：基站黃色差分燈 1 秒閃一下，CDL3 電臺 TX 燈1 秒閃一下
2、移動站設置( 外掛電臺)
(1)架好儀器，打開主機。
(2)設置移動站
藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】選擇【移動站】→【添加】。
選擇內置電臺、透明傳輸、信道與頻率設置為與電臺同樣信道頻率→【確定】→【保存】→用戶自定義模式名稱。
移動站啟動選擇該模式→【啟用】(主界面下方狀態欄的設備狀態會變為固定，表示移動站設置成功)。
五、注意事項：
為確保其使用性能，電臺的安裝與使用，須避免雨水浸泡。
1、發射天線安裝后必須保持垂直向上、不傾斜，發射天線與電纜應連接牢固無松動。
2、使用范圍在 5km 以內，同時使用環境內沒有大山、高樓等大型物體遮擋，請選擇低功率發射;超過 5Km 可選高功率。
以上就是關于司南RTK外掛電臺模式設置教程的全部內容了，本篇以司南T300 RTK為例，還附上了電臺模式設置注意事項，希望可幫助到大家。
