3大步掌握RTK面放樣功能,提高場地平整工作效率真的不難!
發布時間:2023-03-03 09:58:16
面放樣功能是RTK的重點功能之一,熟練的掌握此功能可以大大的提高場地平整工作效率。以南方天宇RTK配備的工程之星測量軟件為例,主要掌握好下面的3大步驟就可以快速的進行面放樣。CORS賬號網小編已經收集整理好了相關步驟,下面我們就一起來看看吧。
一、3大步目錄速覽
1、共享外業采集數據
2、自動生成三角網文件
3、直接面放樣
二、RTK面放樣步驟詳解
1、共享外業采集數據

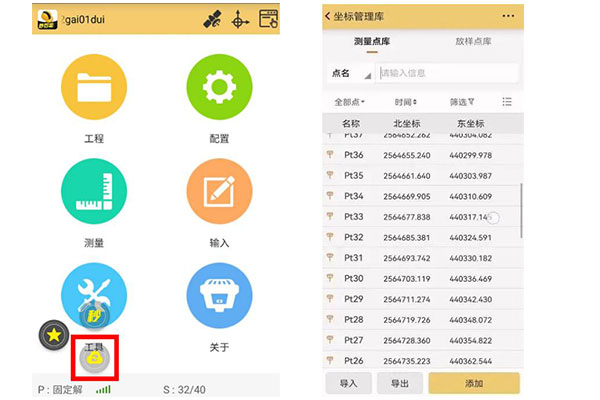

外業-點擊工程之星主菜單:云協同,現場回傳采集好的地形圖點數據。
2、自動生成三角網文件
打開Tianyu Map工程版菜單:云協同——提取共享數據,輸入提取碼,在“我的云空間——EGStar文件夾”,下載對應的地形點數據。

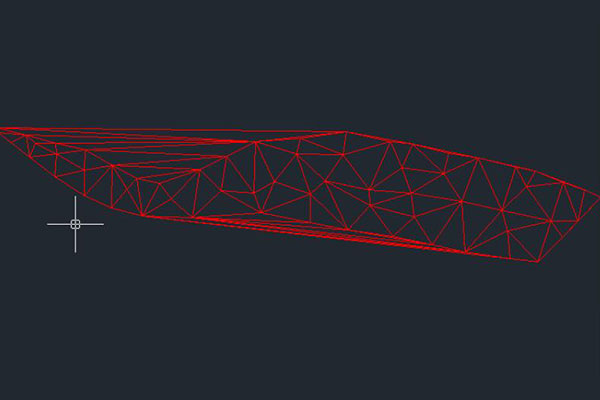

再點擊菜單:等高線——建立三角網,彈出的建立DTM界面,默認“由數據文件生成”,點擊“....”找到設計數據,軟件自動生成三角網數據文件。
3、直接面放樣

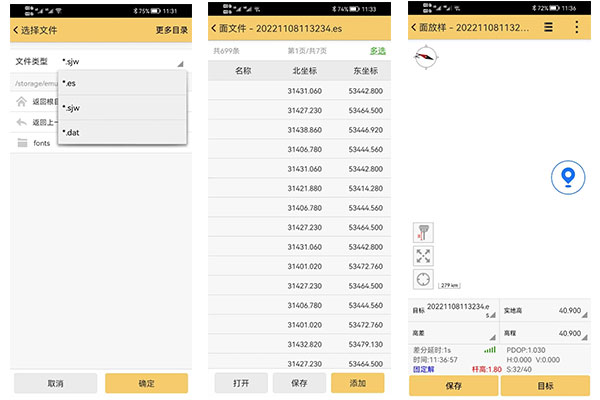

Tianyu Map工程版已通過云協同將三角網數據文件同步到工程之星,我們點擊工程之星主菜單“測量——面放樣——目標——打開——選擇文件類型*.sjw”,選中三角網文件生成.sjw,點擊確定后,再點保存文件,即可導入三角網文件,實時查看填挖值。
數據無需格式轉換,無需導出,內外業無縫對接。用云協同作業,三角網文件直接放樣,場地平整作業效率高。
以上就是關于RTK面放樣的全部功能介紹了,希望本篇文章可以幫助到大家。
文章內容來源參考:廣州天宇光電
一、3大步目錄速覽
1、共享外業采集數據
2、自動生成三角網文件
3、直接面放樣

二、RTK面放樣步驟詳解
1、共享外業采集數據
外業-點擊工程之星主菜單:云協同,現場回傳采集好的地形圖點數據。

2、自動生成三角網文件
打開Tianyu Map工程版菜單:云協同——提取共享數據,輸入提取碼,在“我的云空間——EGStar文件夾”,下載對應的地形點數據。
再點擊菜單:等高線——建立三角網,彈出的建立DTM界面,默認“由數據文件生成”,點擊“....”找到設計數據,軟件自動生成三角網數據文件。

3、直接面放樣
Tianyu Map工程版已通過云協同將三角網數據文件同步到工程之星,我們點擊工程之星主菜單“測量——面放樣——目標——打開——選擇文件類型*.sjw”,選中三角網文件生成.sjw,點擊確定后,再點保存文件,即可導入三角網文件,實時查看填挖值。

數據無需格式轉換,無需導出,內外業無縫對接。用云協同作業,三角網文件直接放樣,場地平整作業效率高。
以上就是關于RTK面放樣的全部功能介紹了,希望本篇文章可以幫助到大家。
文章內容來源參考:廣州天宇光電
