UFO U5 慣導RTK使用教程，只需6步快速入門
發布時間：2021-09-23 11:25:10
UFO U5新型慣導RTK采用基于天琴II的新型GNSS技術，700個跟蹤通道、全面支持BDS3衛星信號機制，支持31個頻點接收實現了對所有GNSS衛星系統和所有頻段的支持。940g的嬌小身軀中塞進了組合天線、4G全網通模組、全頻段兼容電臺和智能操作系統，越小越強。是很多測量人比較推薦的一款慣導RTK，作為初次使用這款RTK的您，肯定想要了解一下它的使用教程，小編收集整理了相關信息，希望大家可以參考一下。
UFO U5 慣導RTK使用教程目錄
一、新建項目
二、連接儀器
三、設置工作模式
四、校正
五、測量
六、數據導入/導出
一、新建項目
運行UFO Pad專業版軟件， 執行[項目] 一[項目管理->[新建] ， 新建項目，輸入項目名稱，選擇坐標參數類型，一般選擇為本地坐標參數，其它為附加信息，可留空，點擊[確定]，跳轉到坐標系統參數界面。在國內，橢球參數默認為CGCS 2000， 投影方式是高斯投影， 您可以根據實際情況， 進行坐標系的設置。
二、連接儀器
執行[儀器] ->[通訊設置] ， 選擇儀器類型RTK， 通訊模式有藍牙， WiFi和演示模式，這里我們選擇藍牙模式，點擊[搜索]，在藍牙設備列表中找到自己儀器的藍牙名稱，點擊[連接]，彈出連接進度框，即表示連接成功。
三、設置工作模式（移動站cors模式)

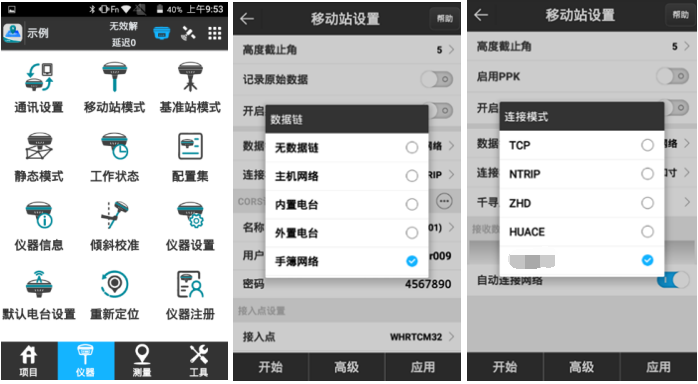

執行[儀器] ->[移動站模式] ， 數據鏈模式選擇[手簿網絡] ， 設置好CORS服務器的IP和端口，獲取并選擇接入點，其他選項可以使用默認數值，點擊[應用]，工作模式設置完畢。返回主界面可以查看是否得到固定解。得到固定解后，可以進行下一步操作。
四、校正
(1)求轉換參數
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要求轉換參數。
求轉換參數的做法一般情況：假設我們利用A、B、C這三個已知點來求轉換參數， 那么首先要有A、B、C三個點的GPS原始記錄WGS-84坐標和地方坐標。A、B、C三個點的GPS原始記錄WGS-84坐標的獲取有兩種方式：
一是布設靜態控制網， 采用靜態控制網布設時后處理軟件的GPS原始記錄WGS-84坐標；
二是GPS移動站在沒有任何校正參數起作用的固定解狀態下記錄的GPS原始WGS-84坐標。

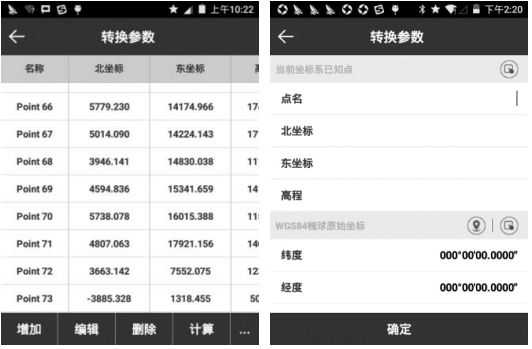

執行[工具]->[轉換參數]，輸入已知點坐標(坐標點庫中選取或手動輸入) 和WGS 84橢球原始坐標(獲取當前GPS數據、坐標點庫中選取或手動輸入)，設置是否使用平面校正和高程校正，點擊[確定]，完成轉換參數的輸入。在轉換參數界面點擊[計算] 得到GPS參數報告。
(2)基站校正
在固定解狀態，執行[項目]>[基站平移校準]->[利用基站點校準]，輸入已知坐標，設置當前基站坐標的天線參數，點擊[計算]得到校準參數。
五、測量

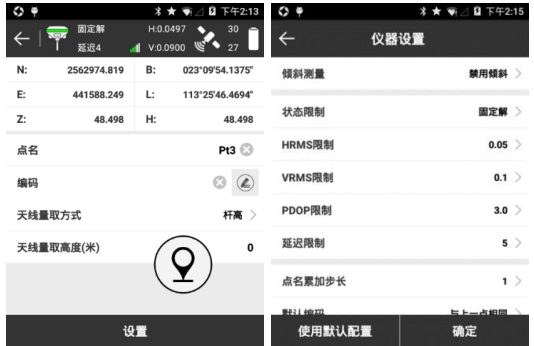

執行[測量]->[點測量/碎部測量]，以“地形點”為例，點擊點類型按鈕，選擇地形點，在點擊[設置◎]設置記錄地形點限制條件(固定解，H：0.05，V：0.1， PD OP：3.0， 延遲：5， 平滑：1) ， 點擊右下角采點按鈕或者手簿采點快捷鍵完成目標點采集和保存。
六、數據的導入和導出
(1)數據導入
將需要導入的數據文件復制到手簿UFO Pad文件夾中， 執行[項目] 一[坐標點庫]->[導入]，選擇數據格式、角度格式和屬性類型，點擊[確定]，找到數據文件，點擊[確定]導入數據文件。
(2)數據導出
執行[項目]->[數據文件導出]，選擇數據文件，設置文件格式、角度格式和導出點類型，點擊[導出]，選擇輸出文件存儲路徑，點擊[導出]，數據文件導出成功。
以上就是關于UFO U5 慣導RTK使用教程，大家都了解清楚了嗎？
UFO U5 慣導RTK使用教程目錄
一、新建項目
二、連接儀器
三、設置工作模式
四、校正
五、測量
六、數據導入/導出
一、新建項目
運行UFO Pad專業版軟件， 執行[項目] 一[項目管理->[新建] ， 新建項目，輸入項目名稱，選擇坐標參數類型，一般選擇為本地坐標參數，其它為附加信息，可留空，點擊[確定]，跳轉到坐標系統參數界面。在國內，橢球參數默認為CGCS 2000， 投影方式是高斯投影， 您可以根據實際情況， 進行坐標系的設置。
執行[儀器] ->[通訊設置] ， 選擇儀器類型RTK， 通訊模式有藍牙， WiFi和演示模式，這里我們選擇藍牙模式，點擊[搜索]，在藍牙設備列表中找到自己儀器的藍牙名稱，點擊[連接]，彈出連接進度框，即表示連接成功。
三、設置工作模式（移動站cors模式)
執行[儀器] ->[移動站模式] ， 數據鏈模式選擇[手簿網絡] ， 設置好CORS服務器的IP和端口，獲取并選擇接入點，其他選項可以使用默認數值，點擊[應用]，工作模式設置完畢。返回主界面可以查看是否得到固定解。得到固定解后，可以進行下一步操作。
(1)求轉換參數
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要求轉換參數。
求轉換參數的做法一般情況：假設我們利用A、B、C這三個已知點來求轉換參數， 那么首先要有A、B、C三個點的GPS原始記錄WGS-84坐標和地方坐標。A、B、C三個點的GPS原始記錄WGS-84坐標的獲取有兩種方式：
一是布設靜態控制網， 采用靜態控制網布設時后處理軟件的GPS原始記錄WGS-84坐標；
二是GPS移動站在沒有任何校正參數起作用的固定解狀態下記錄的GPS原始WGS-84坐標。
執行[工具]->[轉換參數]，輸入已知點坐標(坐標點庫中選取或手動輸入) 和WGS 84橢球原始坐標(獲取當前GPS數據、坐標點庫中選取或手動輸入)，設置是否使用平面校正和高程校正，點擊[確定]，完成轉換參數的輸入。在轉換參數界面點擊[計算] 得到GPS參數報告。
在固定解狀態，執行[項目]>[基站平移校準]->[利用基站點校準]，輸入已知坐標，設置當前基站坐標的天線參數，點擊[計算]得到校準參數。
五、測量
執行[測量]->[點測量/碎部測量]，以“地形點”為例，點擊點類型按鈕，選擇地形點，在點擊[設置◎]設置記錄地形點限制條件(固定解，H：0.05，V：0.1， PD OP：3.0， 延遲：5， 平滑：1) ， 點擊右下角采點按鈕或者手簿采點快捷鍵完成目標點采集和保存。
(1)數據導入
將需要導入的數據文件復制到手簿UFO Pad文件夾中， 執行[項目] 一[坐標點庫]->[導入]，選擇數據格式、角度格式和屬性類型，點擊[確定]，找到數據文件，點擊[確定]導入數據文件。
(2)數據導出
執行[項目]->[數據文件導出]，選擇數據文件，設置文件格式、角度格式和導出點類型，點擊[導出]，選擇輸出文件存儲路徑，點擊[導出]，數據文件導出成功。
以上就是關于UFO U5 慣導RTK使用教程，大家都了解清楚了嗎？
