工程之星網絡模式設置教程,看完快速掌握
發布時間:2022-01-15 10:13:31
工程之星作為南方系列品牌RTK的配套測量軟件,其支持多種工作模式,隨著技術的反正,網絡模式使用的比較頻繁。而工程之星網絡模式設置主要分為2類,分別是網絡1+1模式及網絡cors模式,下面小編就2種不同的網絡模式設置教程做一個詳細的說明。
一、工程之星網絡cors模式設置教程
連接網絡cors,只需設置移動站連接即可,與下方移動站連接方式類同,按要求輸入cors參數,刷新接入點(若刷新不出來,可直接輸入),選擇需要使用的接入點,連接登陸服務器成功即可。

二、網絡1+1模式設置教程
首先,基準站主機插入SIM卡,手簿連接基準站,對基準站進行網絡配置(先配置基準站再配置移動站);

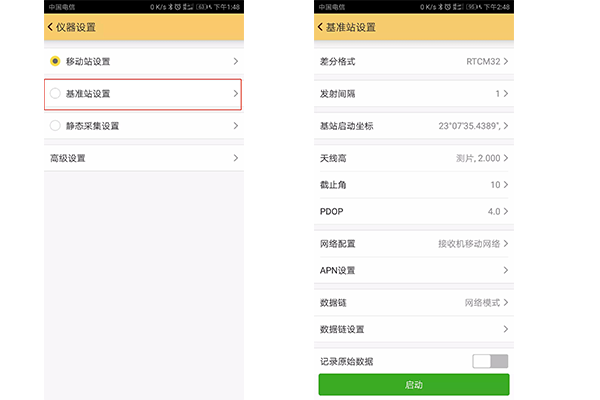

在軟件主界面依次點擊 配置——儀器設置——基準站設置,點擊基準站設置則默認將主機工作模式切換為基準站。
進入基準站設置界面,首先把數據鏈設置為:網絡模式;網絡配置設置為:接收機移動網絡。

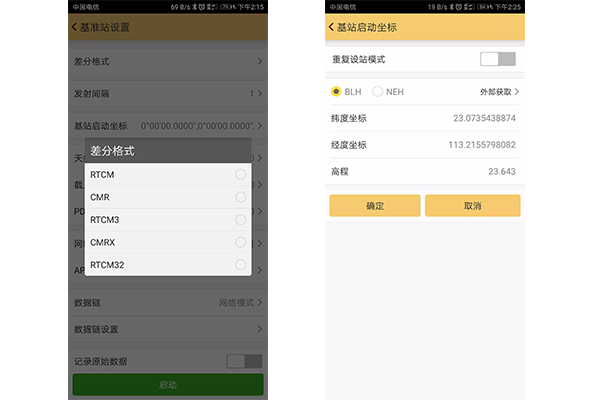

差分格式:如圖所示,主要有以下幾種差分格式,一般都使用國際通用的RTCM32差分格式。 發射間隔:可以選擇1秒或者2秒發射一次差分數據,一般選擇1秒。
基準站啟動坐標:如圖所示,基準站一般架設在未知,點擊外部獲取按鈕,然后點擊獲取定位來直接讀取基站坐標作為基準站啟動坐標。(注意請勿點擊重復設站模式!)
天線高設置:一般基準站架設在未知點,則天線高不用設置,默認即可。
截止角設置:一般設置為10。
PDOP:位置精度因子,一般設置為4。
APN設置:一般可以不設置,如果采用專網專卡或者CDMA連接方式,要根據實際情況設置。

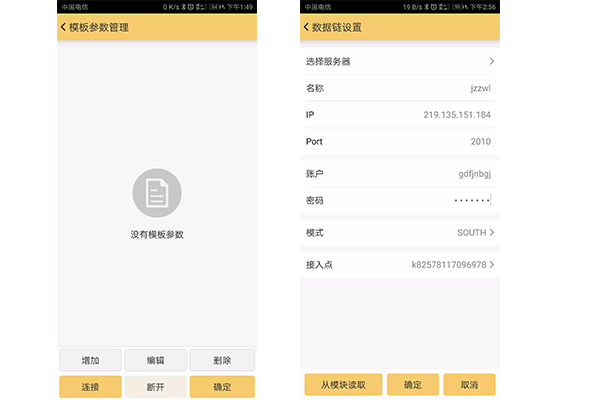

以上全部都設置完成后,點擊數據鏈設置進入到模板參數界面,點擊左下角“增加”按鈕。
選擇服務器:選擇219.135.151.184:2010。
名稱:隨意設置,為便于區分,一般為jzzwl(基準站網絡首字母)。
賬戶、密碼:可隨意設置,但不可用常用數字,避免與其他人重復。
模式:選擇SOUTH。
接入點:填寫基準站編號(主機條形碼下方編號首字母加數字)。
參數設置完成,點擊界面下方確定。

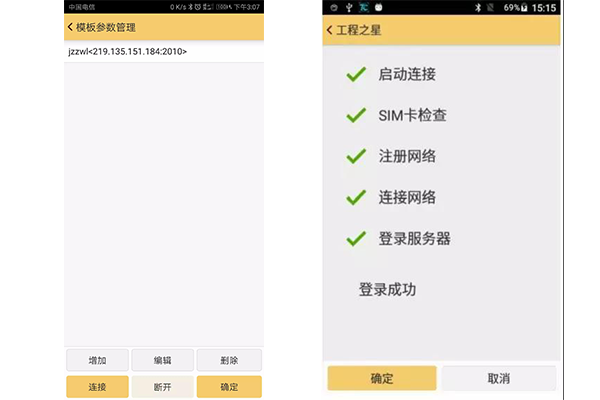

選定jzzwl參數,點擊左下角連接按鈕,進入網絡連接界面如圖所示。如果連接卡在“SIM卡檢查”,則考慮主機是否裝了SIM卡或是否裝好,顯示登陸成功則說明連網成功。
登陸成功后點擊確定,返回到基準站設置界面,點擊最下面啟動按鈕,顯示啟動成功。至此基準站網絡連接完成。
基準站完成連接后,即可對移動站網絡進行設置。操作與基準站網絡配置一樣。但網絡連接模式改為NTPIR,若存在多個移動站,必須使用不同的用戶名、密碼(網絡配置中接入點依然輸入基準站編號,切記!移動站登陸服務器后需通過接入點完成對基準站的連接,獲取差分信號)。

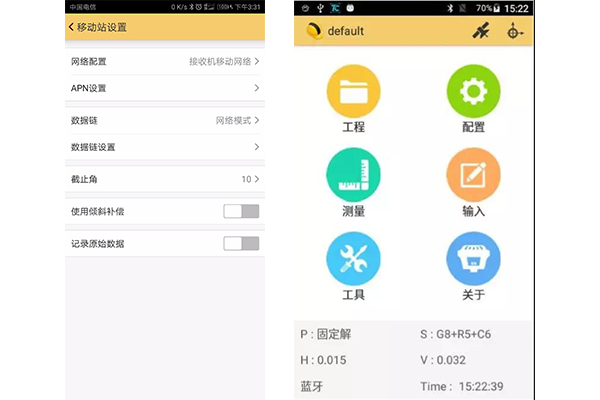

手簿連接移動站,點擊 配置-儀器設置-移動站設置,進入移動站設置界面。
首先把數據鏈設置為:網絡模式。
網絡配置:SIM卡插在主機則選擇接收機移動網絡;SIM插在手簿,或手簿連接WiFi(一般使用用戶手機熱點)則選擇手機網絡。
APN設置、截止角均與基準站相同即可。
使用傾斜補償、記錄原始數據:一般不選。
以上設置完成,點擊數據鏈設置——增加——選擇服務器(219.135.151.184)——名稱(隨意設置)——賬戶密碼(隨意設置)——模式(NTRIP)——接入點(基準站機身編號)。
設置完成點擊確定,再點擊連接,顯示登陸服務器成功說明聯網成功。連接成功后可在主界面看到解狀態以及主機搜星情況。
以上就是關于工程之星網絡模式設置教程的全部內容了,大家都清楚了嗎?一般來說,現在網絡CORS模式應用較多,大家一定要掌握。
一、工程之星網絡cors模式設置教程
連接網絡cors,只需設置移動站連接即可,與下方移動站連接方式類同,按要求輸入cors參數,刷新接入點(若刷新不出來,可直接輸入),選擇需要使用的接入點,連接登陸服務器成功即可。

首先,基準站主機插入SIM卡,手簿連接基準站,對基準站進行網絡配置(先配置基準站再配置移動站);
在軟件主界面依次點擊 配置——儀器設置——基準站設置,點擊基準站設置則默認將主機工作模式切換為基準站。
進入基準站設置界面,首先把數據鏈設置為:網絡模式;網絡配置設置為:接收機移動網絡。

基準站啟動坐標:如圖所示,基準站一般架設在未知,點擊外部獲取按鈕,然后點擊獲取定位來直接讀取基站坐標作為基準站啟動坐標。(注意請勿點擊重復設站模式!)

截止角設置:一般設置為10。
PDOP:位置精度因子,一般設置為4。
APN設置:一般可以不設置,如果采用專網專卡或者CDMA連接方式,要根據實際情況設置。
以上全部都設置完成后,點擊數據鏈設置進入到模板參數界面,點擊左下角“增加”按鈕。

名稱:隨意設置,為便于區分,一般為jzzwl(基準站網絡首字母)。
賬戶、密碼:可隨意設置,但不可用常用數字,避免與其他人重復。
模式:選擇SOUTH。
接入點:填寫基準站編號(主機條形碼下方編號首字母加數字)。
參數設置完成,點擊界面下方確定。
選定jzzwl參數,點擊左下角連接按鈕,進入網絡連接界面如圖所示。如果連接卡在“SIM卡檢查”,則考慮主機是否裝了SIM卡或是否裝好,顯示登陸成功則說明連網成功。

基準站完成連接后,即可對移動站網絡進行設置。操作與基準站網絡配置一樣。但網絡連接模式改為NTPIR,若存在多個移動站,必須使用不同的用戶名、密碼(網絡配置中接入點依然輸入基準站編號,切記!移動站登陸服務器后需通過接入點完成對基準站的連接,獲取差分信號)。
手簿連接移動站,點擊 配置-儀器設置-移動站設置,進入移動站設置界面。
首先把數據鏈設置為:網絡模式。
網絡配置:SIM卡插在主機則選擇接收機移動網絡;SIM插在手簿,或手簿連接WiFi(一般使用用戶手機熱點)則選擇手機網絡。
APN設置、截止角均與基準站相同即可。
使用傾斜補償、記錄原始數據:一般不選。
以上設置完成,點擊數據鏈設置——增加——選擇服務器(219.135.151.184)——名稱(隨意設置)——賬戶密碼(隨意設置)——模式(NTRIP)——接入點(基準站機身編號)。
設置完成點擊確定,再點擊連接,顯示登陸服務器成功說明聯網成功。連接成功后可在主界面看到解狀態以及主機搜星情況。
以上就是關于工程之星網絡模式設置教程的全部內容了,大家都清楚了嗎?一般來說,現在網絡CORS模式應用較多,大家一定要掌握。
