如何在同一張圖紙上展繪不同顏色的高程點/測點點號？方法步驟來了
發布時間：2022-08-26 10:27:06
在工程測量中，我們可能會遇到需要將同一張圖紙上的高程點/測點點號用不同的顏色展繪，這樣便于區分和查看，那么我們應該如何操作呢？我們可以借助KolidaMap來進行操作，下面就跟CORS賬號網小編一起來學習一下吧。
KolidaMap是一款地形地籍成圖軟件，其基于AutoCAD和國產CAD平臺，集數據采集、編輯、成圖、質檢等功能于一體，主要應用于大比例尺地形圖繪制、三維測圖、點云繪圖、日常地籍測繪、工程土石方計算、職業教育等。
目前KolidaMap已經支持用戶設置高程點和測點點號的顏色了。
一、在同一張圖紙上展繪不同顏色的高程點

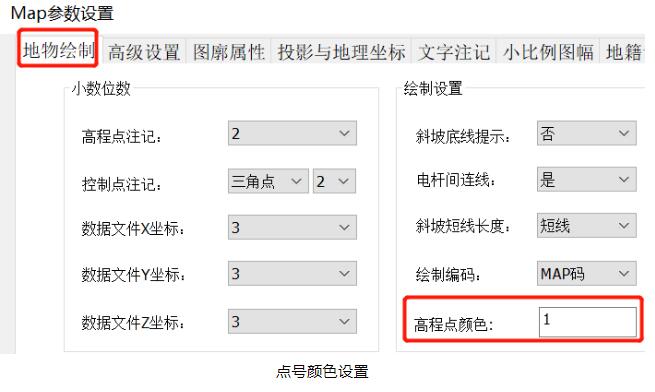

1、打開KolidaMap，依次點擊菜單文件-參數配置，找到“地物繪制”選項頁面中的高程點顏色。默認色號是1，就是紅色。如果需要不同的顏色，可以輸入其他色號。
這里，我們以展繪黃色高程點為例，將高程點顏色設置為“2”。

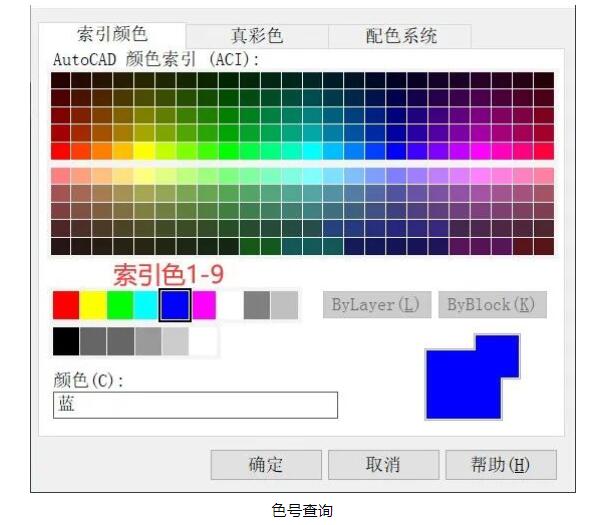

注意：這里的色號是指AutoCAD的索引顏色號，可以在下圖所示的界面里，選擇顏色并記錄色號。

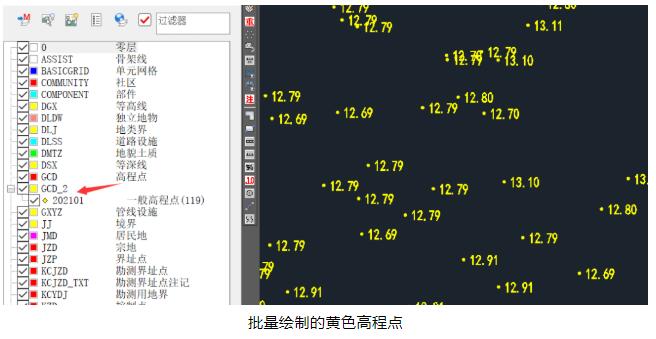

2、然后依次點擊菜單“繪圖處理-展高程點”，批量繪制的色號為2的高程點，高程點放在GCD_2的圖層中，方便管理。如果設置色號為3，那么高程點所在圖層為GCD_3，依次類推。
二、在同一張圖紙上展繪不同顏色的測點點號
1、打開KolidaMap，依次點擊菜單文件-參數配置，找到“地物繪制”選項頁面中的展點號顏色。默認色號1是紅色。

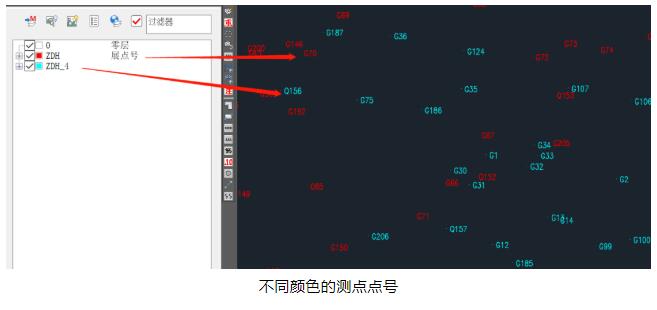

2、隨后依次點擊菜單“繪圖處理-展野外測點點號”。下圖為紅色和青色的測點點號（大家可以根據自己的實際情況選擇其他顏色），分別放在對應的圖層中。
以上就是關于如何在同一張圖紙上展繪不同顏色的高程點/測點點號的方法步驟的全部解答了，大家可以實操一下試試哦。
文章來源參考：科力達儀器
KolidaMap是一款地形地籍成圖軟件，其基于AutoCAD和國產CAD平臺，集數據采集、編輯、成圖、質檢等功能于一體，主要應用于大比例尺地形圖繪制、三維測圖、點云繪圖、日常地籍測繪、工程土石方計算、職業教育等。
目前KolidaMap已經支持用戶設置高程點和測點點號的顏色了。
一、在同一張圖紙上展繪不同顏色的高程點
1、打開KolidaMap，依次點擊菜單文件-參數配置，找到“地物繪制”選項頁面中的高程點顏色。默認色號是1，就是紅色。如果需要不同的顏色，可以輸入其他色號。
這里，我們以展繪黃色高程點為例，將高程點顏色設置為“2”。
注意：這里的色號是指AutoCAD的索引顏色號，可以在下圖所示的界面里，選擇顏色并記錄色號。
2、然后依次點擊菜單“繪圖處理-展高程點”，批量繪制的色號為2的高程點，高程點放在GCD_2的圖層中，方便管理。如果設置色號為3，那么高程點所在圖層為GCD_3，依次類推。
二、在同一張圖紙上展繪不同顏色的測點點號
1、打開KolidaMap，依次點擊菜單文件-參數配置，找到“地物繪制”選項頁面中的展點號顏色。默認色號1是紅色。
2、隨后依次點擊菜單“繪圖處理-展野外測點點號”。下圖為紅色和青色的測點點號（大家可以根據自己的實際情況選擇其他顏色），分別放在對應的圖層中。
以上就是關于如何在同一張圖紙上展繪不同顏色的高程點/測點點號的方法步驟的全部解答了，大家可以實操一下試試哦。
文章來源參考：科力達儀器
