三角網文件直接放樣操作教程來啦，場地平整高效率！
發布時間：2022-08-31 09:54:06
整條線路面放樣，想要高效率，可以采用三角網文件直接放樣。本篇內容，小編就收集整理了三角網文件直接放樣操作教程，讓場地平整高效率完成。具體可以分為共享外業采集數據、自動生成三角網文件、直接面放樣等三大步驟，需要用到工程之星的云協同、面放樣功能以及KolidaMap工具，下面我們就來看看具體操作教程吧。
1、共享外業采集數據

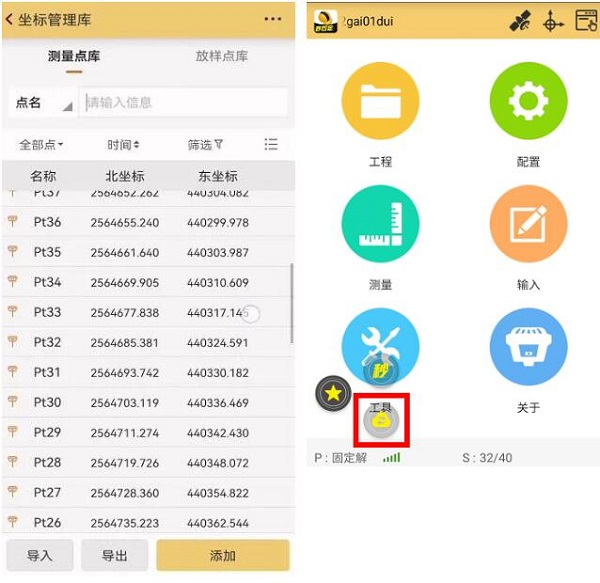

外業同事點擊工程之星主菜單：云協同，現場回傳采集好的地形點數據。
2、自動生成三角網文件
打開KolidaMap工程版菜單：云協同——提取共享數據，輸入提取碼，在“我的云空間——EGStar文件夾”，下載對應的地形點數據。

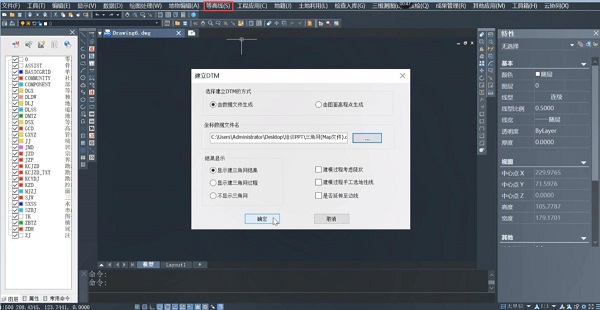

再點擊菜單：等高線——建立三角網，彈出的建立DTM界面，默認“由數據文件生成”，點擊“....”找到設計數據，軟件自動生成三角網數據文件。
3、直接面放樣
KolidaMap工程版已通過云協同將三角網數據文件同步到工程之星，我們點擊工程之星主菜單“測量——面放樣——目標——打開——選擇文件類型*.sjw”，選中三角網文件生成.sjw，點擊確定后，再點保存文件，即可導入三角網文件，實時查看填挖值。
不同于傳統內業處理軟件，KolidaMap工程版已打通軟硬件通訊壁壘，支持藍牙連接科力達全系智能全站儀、RTK、無人機和激光掃描儀等設備，真正實現內外業一體化，實現云協同作業。
數據無需格式轉換，無需導出，內外業無縫對接。用云協同作業，三角網文件直接放樣，場地平整作業爽、煩惱少！
以上就是關于三角網文件直接放樣操作教程的全部內容了，僅供大家參考，建議大家可以實操一下加深記憶。
文章內容來源參考：科力達儀器
