工程之星道路放樣輔助工具又增新功能，助力道路放樣施工快速完成
發布時間：2022-07-23 10:05:24
工程之星作為南方RTK的專業測量軟件，近日發布了新版本。此次新版本在道路放樣輔助工具中又新增功能，可以助力道路放樣施工快速完成。下面就跟小編一起來看看吧。

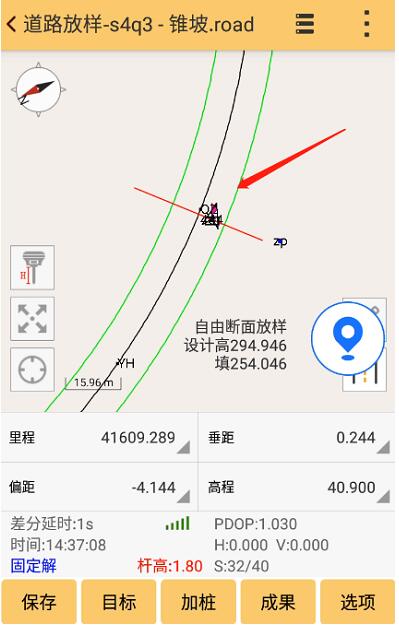

1、道路輔助線
用戶進入道路放樣時，在【選項】-【輔助線】進行輔助線設置，軟件根據設置的偏距距離，在道路中線兩邊繪制出輔助線，以供放樣參考，輔助線偏距可以自定義
2、顯示邊界線：
【道路放樣】-【選項】-【顯示邊界線】;
與輔助線不同，邊界線顯示的是標準橫斷面的邊界，不能像輔助線一樣可以進行自定義偏距，由標準橫斷面的設計元素決定長度

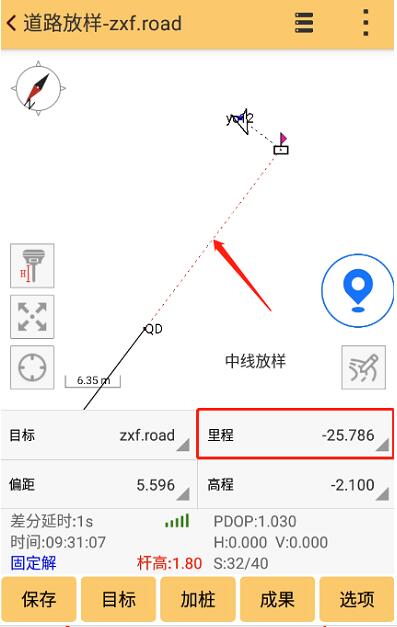

3、道路延長線(紅色虛線表示)：
進行中線放樣時，超出道路設置里程范圍時，增加道路延長線，自動計算當前位置到道路起點/終點延長線的里程值

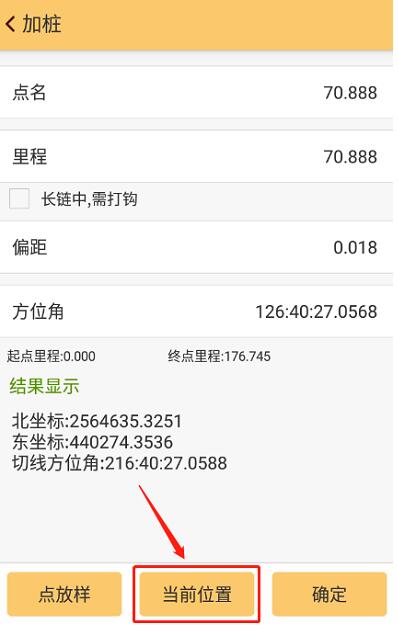

4、道路加樁-當前位置：
選擇【道路放樣】-【加樁】-【當前位置】，軟件可以自動獲取當前位置里程、偏距以及方位角進行坐標計算，完成加樁

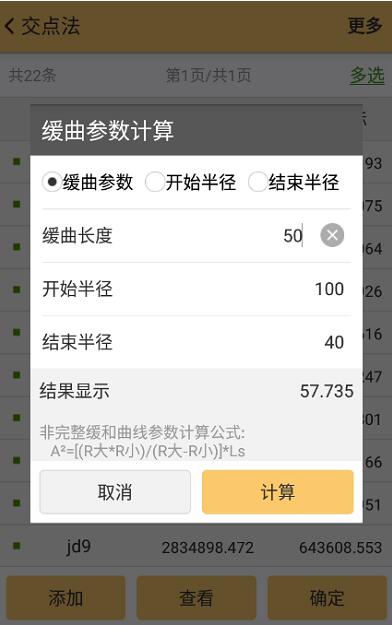

5、緩曲參數計算工具(交點法、元素法)：
【道路設計】-【平曲線】-【更多】-【緩曲參數計算】;
道路設計進行平曲線設計時，可以利用緩曲參數計算工具進行“緩曲參數、開始半徑、結束半徑”的計算。
以上就是關于工程之星道路放樣輔助工具新功能的全部內容了，掌握了這些新功能，有助于提高放樣效率哦，大家可以實操試試看。
文章內容來源參考：南方微課堂
1、道路輔助線
用戶進入道路放樣時，在【選項】-【輔助線】進行輔助線設置，軟件根據設置的偏距距離，在道路中線兩邊繪制出輔助線，以供放樣參考，輔助線偏距可以自定義
2、顯示邊界線：
【道路放樣】-【選項】-【顯示邊界線】;
與輔助線不同，邊界線顯示的是標準橫斷面的邊界，不能像輔助線一樣可以進行自定義偏距，由標準橫斷面的設計元素決定長度
3、道路延長線(紅色虛線表示)：
進行中線放樣時，超出道路設置里程范圍時，增加道路延長線，自動計算當前位置到道路起點/終點延長線的里程值
4、道路加樁-當前位置：
選擇【道路放樣】-【加樁】-【當前位置】，軟件可以自動獲取當前位置里程、偏距以及方位角進行坐標計算，完成加樁
5、緩曲參數計算工具(交點法、元素法)：
【道路設計】-【平曲線】-【更多】-【緩曲參數計算】;
道路設計進行平曲線設計時，可以利用緩曲參數計算工具進行“緩曲參數、開始半徑、結束半徑”的計算。
以上就是關于工程之星道路放樣輔助工具新功能的全部內容了，掌握了這些新功能，有助于提高放樣效率哦，大家可以實操試試看。
文章內容來源參考：南方微課堂
