什么是豎曲線?什么是斷鏈?在RTK如何輸入豎曲線和斷鏈?
發布時間：2022-11-14 11:38:14
在RTK的道路設計中，我們經常會遇到豎曲線以及斷鏈的輸入，那么你知道什么是豎曲線?什么是斷鏈?在RTK如何輸入豎曲線和斷鏈嗎?CORS賬號網小編收集整理了相關信息，本篇文章就將為您詳細介紹。
什么是豎曲線?
豎曲線是指在線路縱斷面上，以變坡點為交點，連接兩相鄰坡段的曲線。沿著道路中線縱向垂直切一刀得到的面即為縱斷面，豎曲線設計是計算出道路中線的高程。
在RTK如何輸入豎曲線?

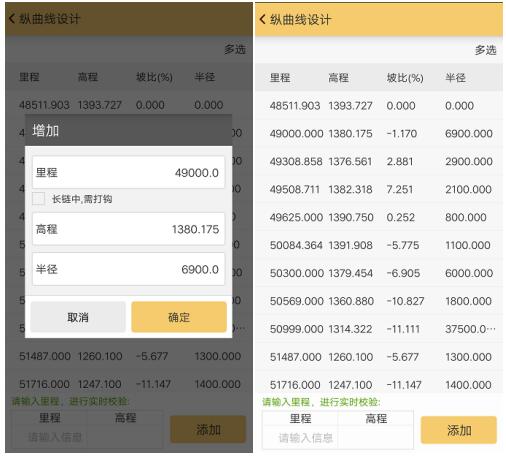

在工程之星中，豎曲線的數據輸入比較簡單，只需輸入變坡點的“里程”、“高程”和“半徑”共3個要素，軟件會自動計算出“坡比”，坡比可以作為輸入正確與否的判斷依據，也可在下方輸入里程來驗證計算出的高程的正確與否。
什么是斷鏈?
因局部改線或分段測量等原因造成的樁號不連續的現象，我們稱之為斷鏈，斷鏈分為長鏈和短鏈。
長鏈：斷鏈前里程大于斷鏈后里程，如斷前里程K40+890 = 斷后里程K40+850。
短鏈：斷鏈前里程小于斷鏈后里程，如斷前里程K40+850 = 斷后里程K40+890。
不管是長鏈還是短鏈，斷鏈位置的坐標是一樣的，變化的只是斷鏈位置前后的里程。
在RTK如何輸入斷鏈?
存在斷鏈時，可在工程之星5.0軟件道路設計板塊，點擊添加斷鏈，輸入斷前里程和斷后里程即可。
以上就是關于什么是豎曲線?什么是斷鏈?在RTK如何輸入豎曲線和斷鏈的全部解答，你都了解了嗎?希望本篇文章可以幫助到大家。
