【圖文教程】南方銀河1?RTK連接cors設置教程,主要分為3大步
發布時間:2021-11-04 11:06:02
南方“銀河1”RTK測量系統,集出色的工藝設計、卓越的測量性能、先進的慣導技術于一身,小巧身軀卻擁有不凡性能,可以為您提供快捷、高效、放心的測量體驗,感受信息化時代的科技魅力!南方銀河1 RTK全面支持主流的電臺通訊協議,實現與進口產品的互聯互通。全新的網絡程序架構,支持多種網絡制式,無縫兼容CORS系統。那么南方銀河1 RTK連接cors步驟教程是怎樣的呢?cors賬號網小編收集整理了相關步驟,大家可以參考一下。
第一步、藍牙連接設備
1、打開手簿軟件,點擊“配置”,屏幕彈出“工程設置”對話框,選擇“儀器連接”。
2、進入“藍牙管理器”,選擇“藍牙”,在可用設備下面選中使用的南方銀河1 RTK的主機號,然后點擊屏幕下方“連接”。
注:系統自動連接主機,當頁面彈出透明懸浮框“連接成功”,即表明手簿與移動站連接成功。
第二步、設置移動站
1、返回到軟件開機界面,點擊“配置”,彈出對話框后選擇“儀器設置”。
2、進入“儀器設置”界面,選擇“移動站設置”。
3、進入“移動站設置”界面:
(1)網絡配置選擇“手機網絡”;
注:SIM卡在機頭選擇接收機移動網絡,SIM卡在手簿選擇手機網絡,SIM卡在機頭手簿連接機頭WIFI熱點選擇接收機WIFI網絡。
(2)數據鏈選擇“網絡模式”;
(3)電臺路由“關閉”、使用傾斜補償“關閉”、記錄原始數據“關閉”;
(4)截止角設置為“15°”;
注:截止角10°-15°,測量員可根據測量環境選擇。
(5)數據鏈設置:
點擊“數據鏈設置”,進入“模板參數管理”界面。
在“模板參數管理”界面下,點擊“增加”由于是第一次數據鏈設置。
注:設置過一次以后再用相同的cors賬號,可以選擇“編輯/連接”之前保存的數據鏈設置。
進入“數據鏈設置”界面,服務器:不用選擇;名稱:用戶自定義;IP輸入“ 203.107.45.154”;Port輸入端口“8003”;賬戶和密碼提供的cors賬號的用戶名和密碼信息填寫;

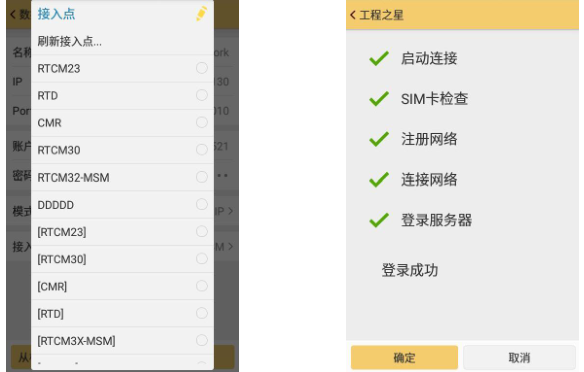

模式選擇“NTRIP”;點擊接入點,刷新列表選擇“RTCM32-GGB”;自動連接“開啟”。
數據設置完成確認無誤點擊右下角“確定”,保存數據鏈設置。
第三步、連接
回到“模板參數管理”界面,選中剛剛保存的數據鏈設置,點擊左下角“連接”。
回到主頁,手簿顯示固定解,即可開始測量工作。
以上就是關于南方銀河1 RTK連接cors設置教程的詳細內容了,這里的cors賬號ip提供的是qx cors賬號的ip,如果是移動cors和六分cors就不同了,大家在填入的時候一定要注意購買的是什么類型的cors賬號。
第一步、藍牙連接設備
1、打開手簿軟件,點擊“配置”,屏幕彈出“工程設置”對話框,選擇“儀器連接”。
2、進入“藍牙管理器”,選擇“藍牙”,在可用設備下面選中使用的南方銀河1 RTK的主機號,然后點擊屏幕下方“連接”。
注:系統自動連接主機,當頁面彈出透明懸浮框“連接成功”,即表明手簿與移動站連接成功。

1、返回到軟件開機界面,點擊“配置”,彈出對話框后選擇“儀器設置”。
2、進入“儀器設置”界面,選擇“移動站設置”。
3、進入“移動站設置”界面:
(1)網絡配置選擇“手機網絡”;
注:SIM卡在機頭選擇接收機移動網絡,SIM卡在手簿選擇手機網絡,SIM卡在機頭手簿連接機頭WIFI熱點選擇接收機WIFI網絡。
(2)數據鏈選擇“網絡模式”;
(3)電臺路由“關閉”、使用傾斜補償“關閉”、記錄原始數據“關閉”;
(4)截止角設置為“15°”;
注:截止角10°-15°,測量員可根據測量環境選擇。
(5)數據鏈設置:
點擊“數據鏈設置”,進入“模板參數管理”界面。
在“模板參數管理”界面下,點擊“增加”由于是第一次數據鏈設置。
注:設置過一次以后再用相同的cors賬號,可以選擇“編輯/連接”之前保存的數據鏈設置。

模式選擇“NTRIP”;點擊接入點,刷新列表選擇“RTCM32-GGB”;自動連接“開啟”。

第三步、連接
回到“模板參數管理”界面,選中剛剛保存的數據鏈設置,點擊左下角“連接”。
回到主頁,手簿顯示固定解,即可開始測量工作。
