【圖文教程】司南RTK cors測量模式進行測量步驟教程，點校正/點測量/點放樣都有
發布時間：2021-11-05 10:16:51
司南RTK是司南衛星導航的測量儀器產品，其屬于國內自主掌握高精度北斗/GNSS模塊核心技術并成功實現規?；袌鰬玫母咝录夹g企業，它的高精度GNSS技術達到國際先進水平，所以在國內應用也很多，很多測量人會選擇司南RTK產品。隨著全國一張網的建立，司南RTK也支持cors測量模式。小編收集整理了司南RTK cors測量模式進行測量步驟教程，此教程適用于司南導航T30/T300SE/T300PLUS/T300 等型號GNSS接收機，大家一起來看看吧。
基本操作流程：儀器連接→設置→新建任務/工程→點校正/點測量/點放樣。
一、儀器連接

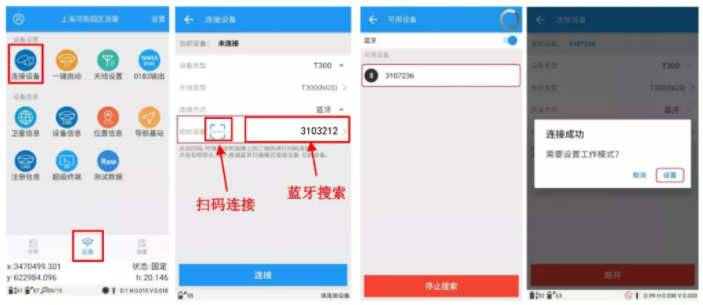

操作：【設備】→【連接設備】→【設備類型】選擇對應接收機型號→【連接方式】選擇藍牙→【目標設備】選擇相對應SN號即可自動連接設備。

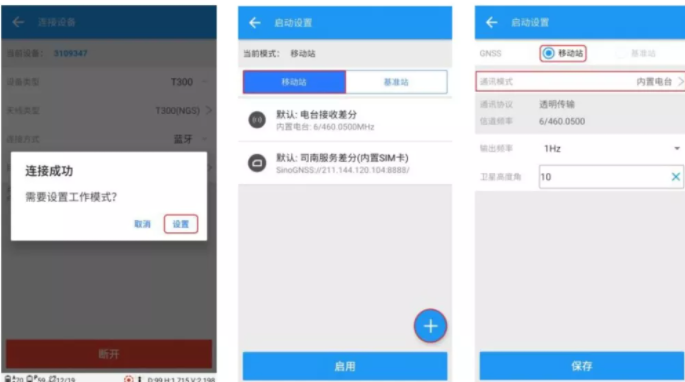

藍牙連接成功后會彈出“連接成功”對話框，點【設置】進入基準站或移動站設置界面，點【取消】進行其他操作。點擊設置，直接進入設置界面。
二、儀器設置
CORS模式設置有兩種，內置CORS（SIM卡在主機）和手簿CORS（SIM卡在手簿）。
1、內置CORS
在手簿連接主機后點擊【設置】→點擊右下角【加號】→【通訊模式】（內置網絡）

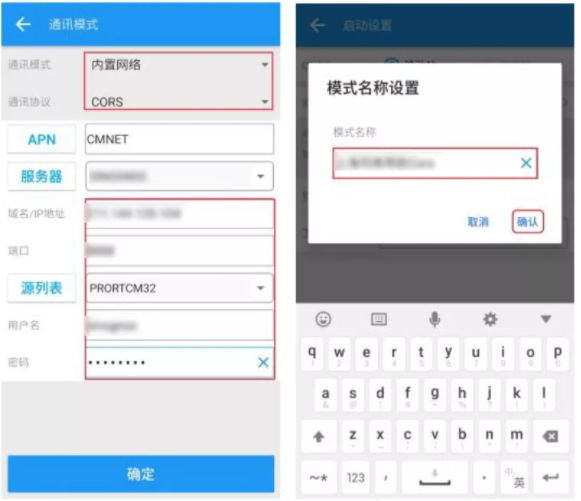

點擊通訊模式后，會進入通訊模式界面，在模式設置頁面輸入IP、端口、用戶名和密碼，點擊【源列表】，選擇獲取到的相應源列表后點擊【確認】→輸入模式名稱→【確認】

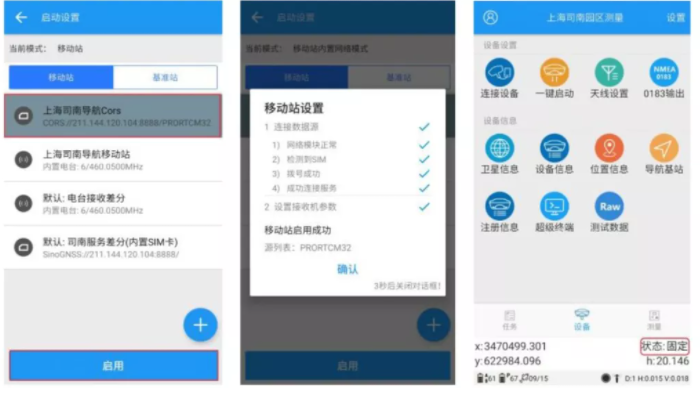

選擇添加好的模式點擊【啟用】（主界面右下角顯示狀態為固定，表示設置成功）。
2、手簿CORS
手簿連接接收機后點擊【設置】→右下角【加號】→【通訊模式】（外置網絡），在模式設置頁面輸入IP、端口、用戶名和密碼，點擊【源列表】，選擇獲取到的相應源列表后點擊【確認】→輸入模式名稱→【啟用】→固定解。
三、新建任務

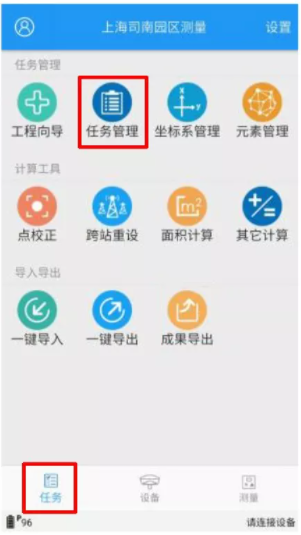

操作：【任務】→【任務管理】→【加號】

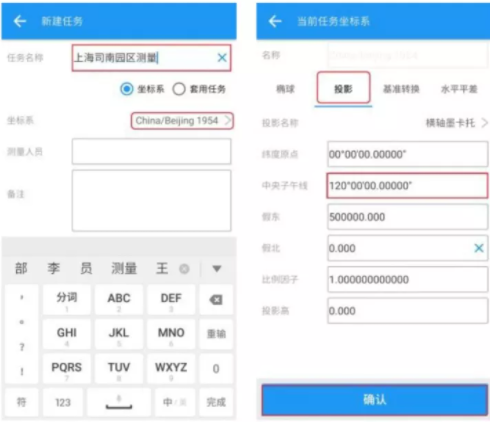

設置任務名（默認為年-月-日-時，也可根據需要修改）、坐標系統等信息，點擊【確認】；檢查坐標系參數，一般“中央子午線”需要根據當地參數進行修改，之后點擊【確認】即可；
★注意事項★
①坐標系統：一般是要求與“已知點坐標所在坐標系”一致，如果確實不清楚，可隨意選擇xian80或beijing54。
②中央子午線：一般是要求與“已知點坐標所在坐標系的子午線”一致。
四、測量
1、點測量
進入測量大師軟件，在設備項里點擊天線設置，選擇桿高為1.8（可根據需要更改，與實際對中桿高度一致）點擊【確認】，之后點擊【測量】→【普通測量】→【選項】→【測量次數為5】→【確認】，輸入點名，點【測量】；依次測量其他已知控制點，測量時須扶穩對中桿保證氣泡居中。

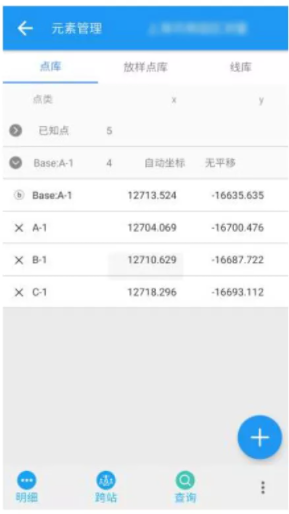

測量后點自動保存在元素管理里面，可點擊查看。
2、點校正

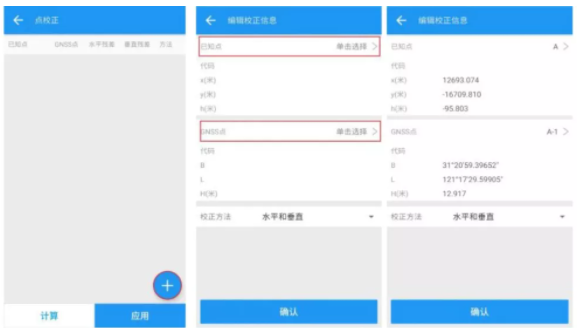

【任務】→【點校正】，點【加號】進入坐標選擇界面；分別點擊紅框位置選擇【已知點】坐標、【GNSS點】（測量點坐標）， 選擇【校正方法】“水平和垂直”，點擊【確定】；重復操作，將所有已知點添加進去。

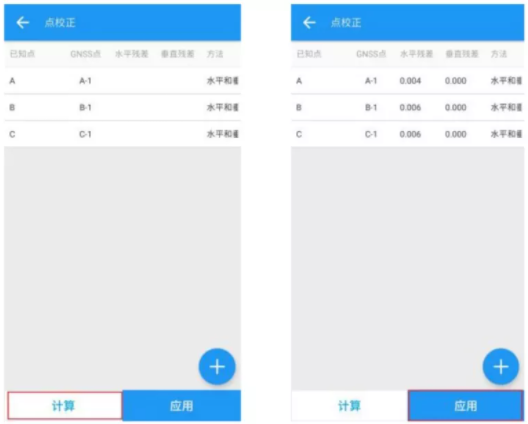

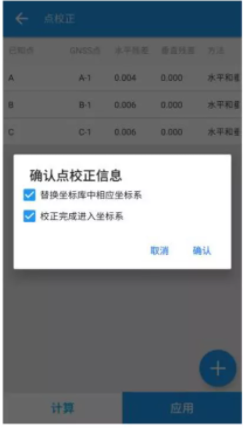

在校正數據添加完成后點擊【計算】→【應用】。
在水平殘差與垂直殘差符合限差后確認替換坐標系（水平殘差≤ 2cm、垂直殘差≤ 3cm）。

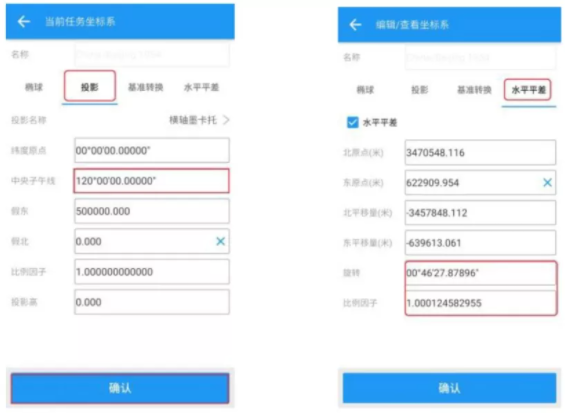

完成點校正后，須檢查參數，【投影】→【水平平差】：
① 旋轉：數值很接近0；②比例因子：數值很接近1； 如下圖所示。
3、點放樣

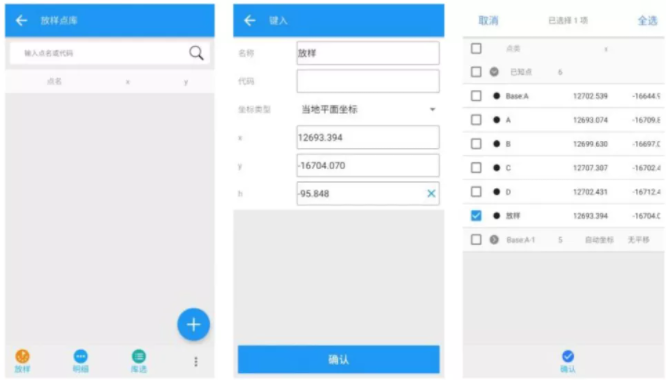

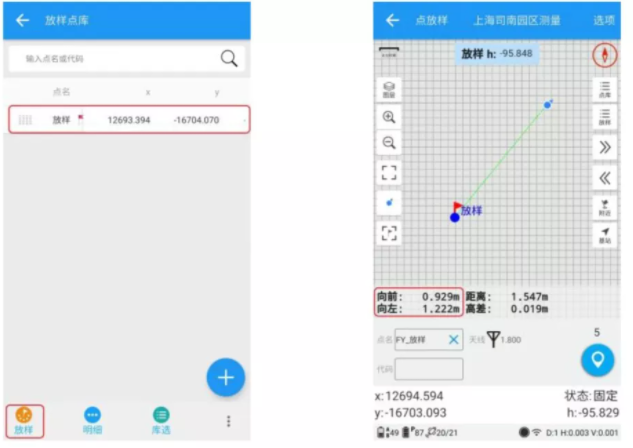

點放樣是根據已有坐標找到準確的實地位置，放樣點坐標可通過測量點、輸入點或者數據導入獲得；進入測量大師軟件，點擊【測量】→【點放樣】，點【加號】輸入要放樣點的坐標，按此操作依次存入要放樣的點；點擊【測量】→【點放樣】→【庫選】

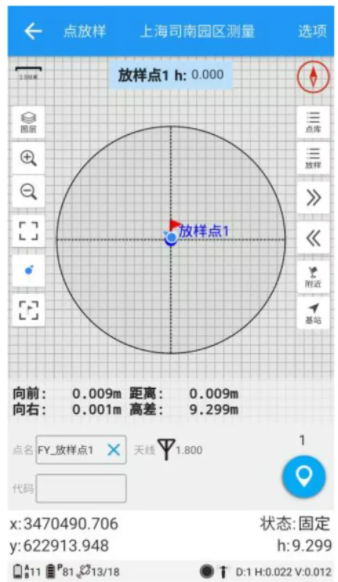

選擇需要放樣的點名，點擊【確定】-【放樣】，根據提示&按照指南針方向，向目標點位移動；
放樣到達理想范圍內后，點擊【測量】。
以上就是關于司南RTK cors測量模式進行測量步驟教程的相關內容啦，適用于司南RTK的T系列產品，里面涵蓋了點測量、點校正以及點放樣，基本上是很齊全的了，希望本篇文章可以幫助到大家。
